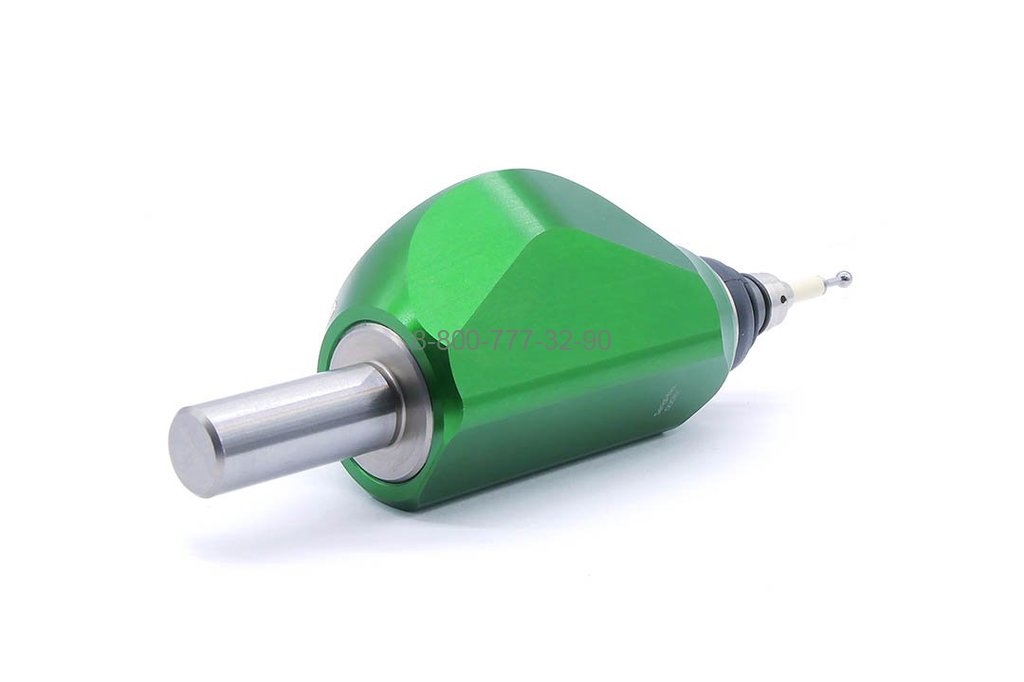

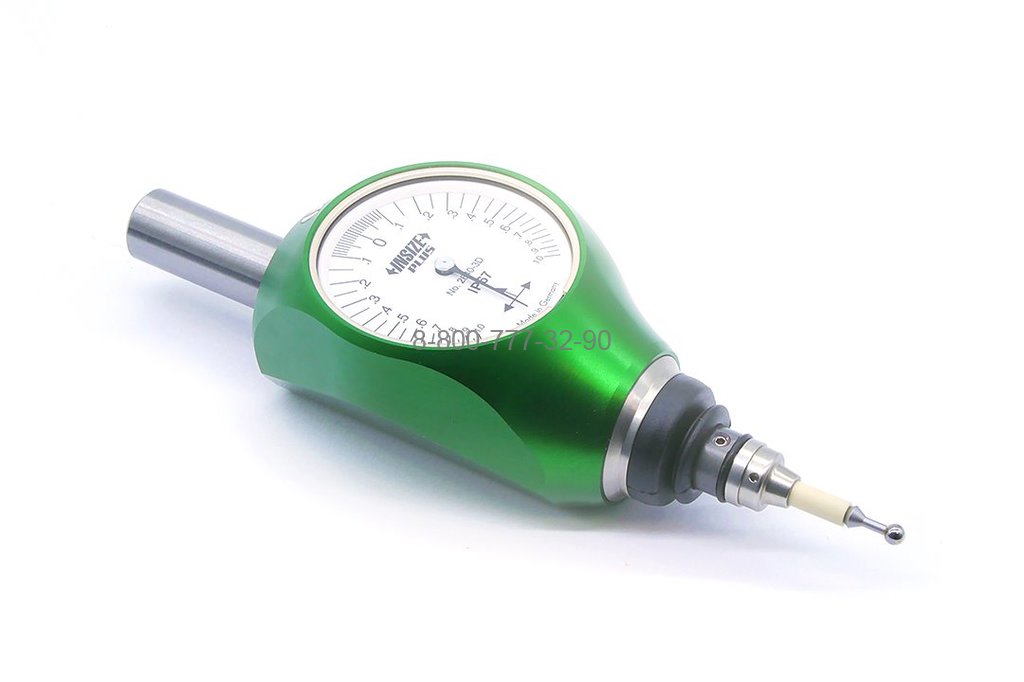

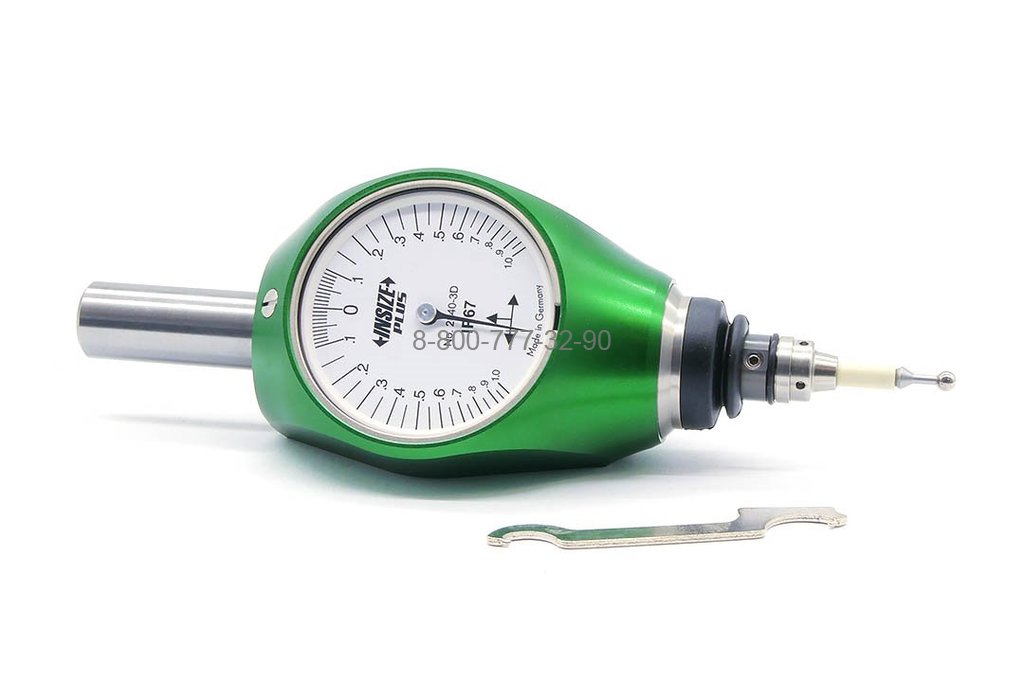

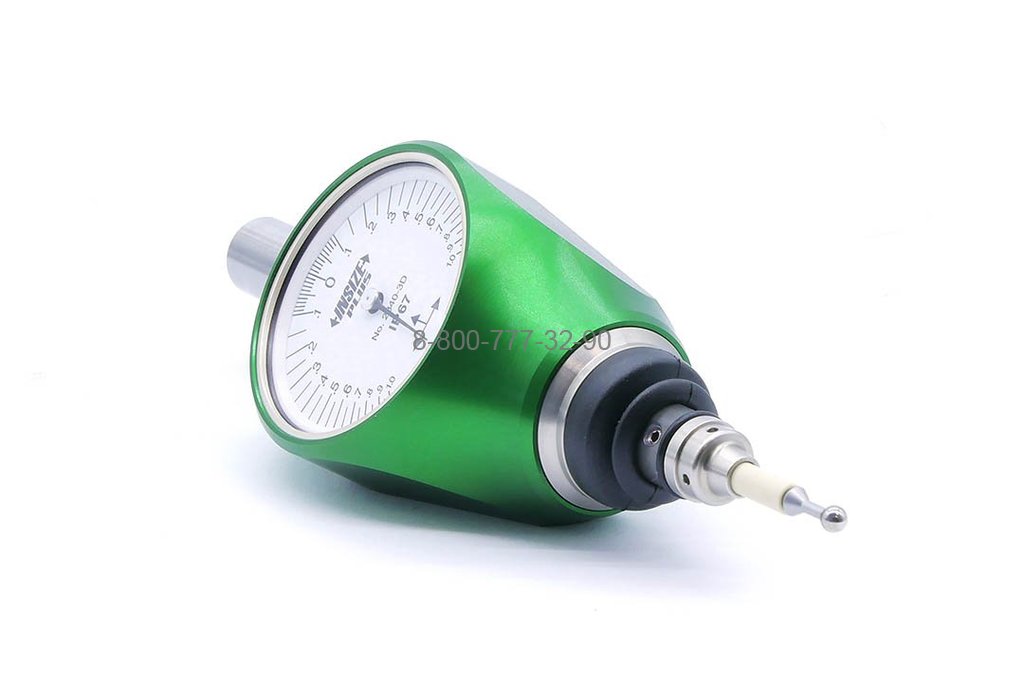

2840-3D Тестер для привязки по осям X, Y, Z, хвостовик D16

2840-3D Тестер для привязки по осям X, Y, Z, хвостовик D16 предназначен для быстрого и простого определения нулевой точки заготовки, обкатки, измерения длины, регулировки деталей или тисков параллельно оси станка, а также для определения положения шпинделя относительно заготовки. Он позволяет выполнять трехмерную привязку по осям X, Y и Z. При обкатке индикатора по детали в обе стороны, индикатор показывает смещение только в одном направлении. Точность составляет 0.01 мм. Диаметр хвостовика – 16 мм, диаметр щупа – 4 мм, глубина измерения – 31 мм.

3D-тестер – измерительный прибор, используемый с фрезерными станками и станками с ЧПУ.

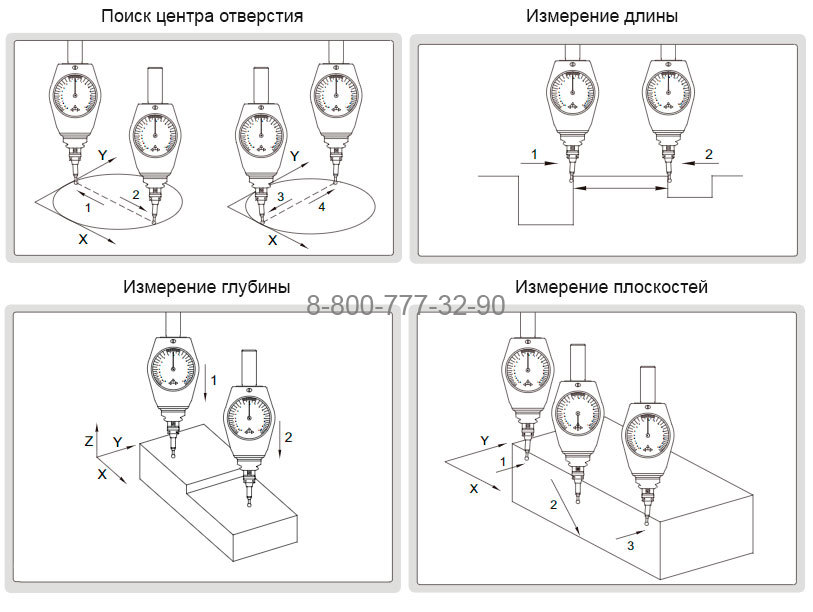

Функции 3D-тестера:

• Измерение по трем координатным осям (X, Y, Z)
• Определение координатной точки на заготовках
• Нахождение центра отверстий
• Регулирование и позиционирование заготовок
• Указание положения шпинделя относительно кромки заготовки
• Измерение линейных размеров (длина и глубина) детали

При использовании стандартного щупа показания отображают величину перемещения датчика. Например, если щуп перемещается на 0.05 мм, показания изменяются на 0.05 мм (5 делений). При использовании удлиненного щупа показания не отображают величину перемещения датчика.

Преимущества:

• Быстрое получение координат оси без дополнительных вычислений
• Водонепроницаемость по стандарту IP67
• Ударопрочность и надежность, обеспечивающие долгий срок службы
• Большой рабочий диапазон по трем осям (X, Y, Z), предотвращающий повреждение датчиков из-за случайных столкновений

Особенности:

• Диапазон ±1 мм
• Цена деления 0.01 мм
• Повторяемость нулевой точки ±0.01 мм
• Ход по осям X, Y, Z – 6 мм

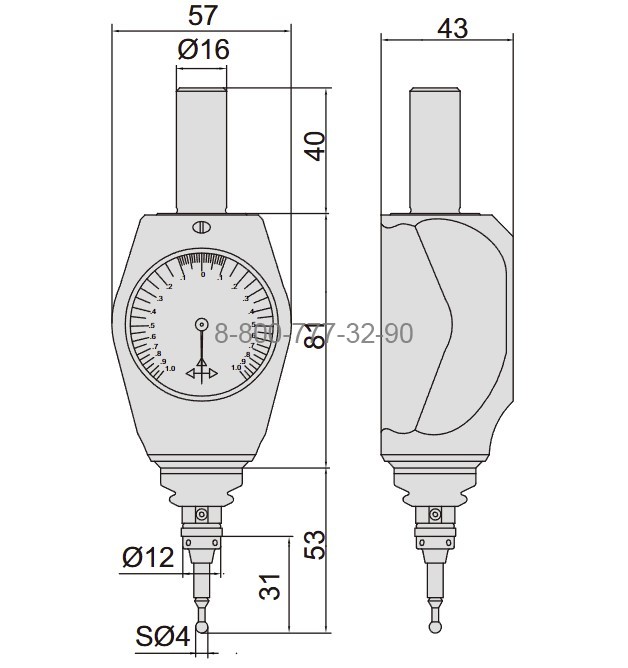

Технические характеристики

• Общая длина L, мм 174
• Вес, кг 1.16
• Степень защиты IP67
