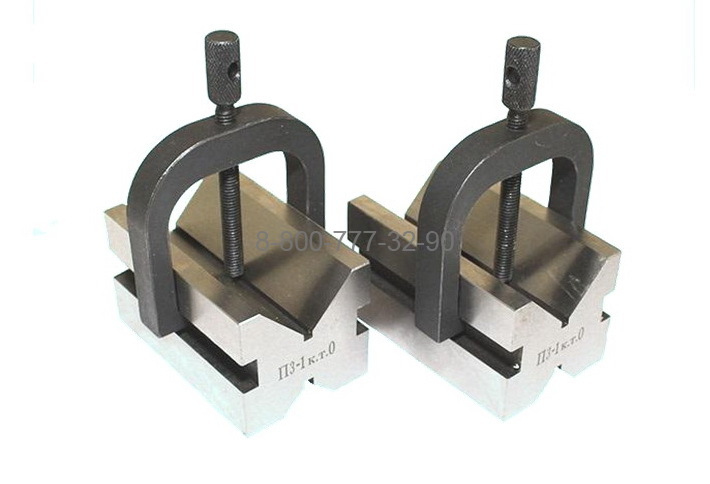

Комплект призм поверочных и разметочных 70х45х41 мм тип П3-1 кл.точн.0 (HW-3-1)

Призмы с двумя призматическими выемками и скобой для фиксации заготовки. Пределные отклонения от параллельности и перпендикулярности + - 0,005мм. Фиксация детали осуществляется при помощи скобы с центральным винтом. Диаметр поверяемой детали от 4 до 33мм.

Технические характеристики

• Тип П3-1
• Габаритные размеры призмы, мм 70х45х41
• Диаметры заготовок, мм 4.0-33.0
• Размер паза, мм 10х5
• Ширина выемки В и С, мм 31 и 17
