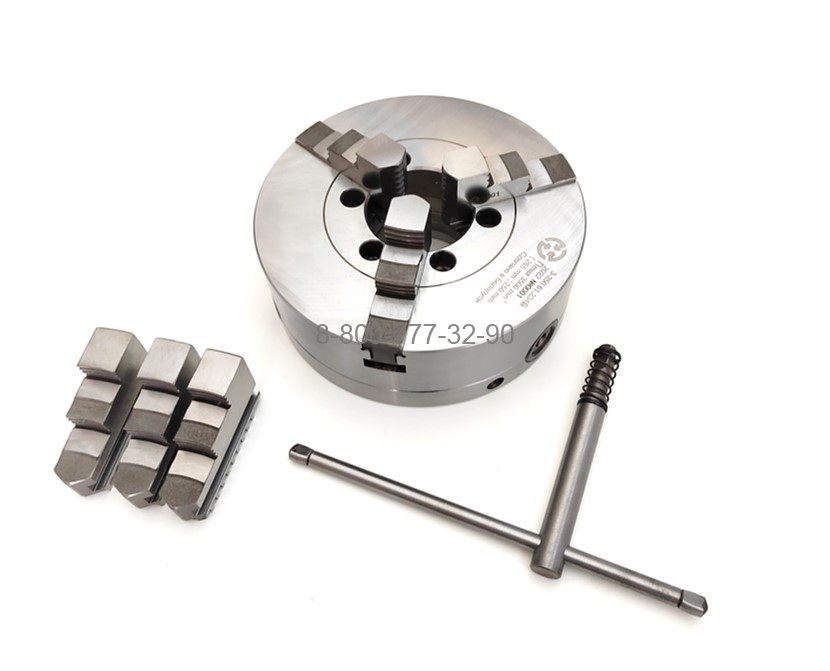

Патрон токарный 3-х кулачковый 3-250.61.234В - 250 мм "БелТАПАЗ"

0.0 (голосов 0)

Код: 1663

На складе: 1

Производитель: БелТАПАЗ

3-250.61.234В - токарный патрон диаметром 250 мм высокой точности с цельными кулачками. Обозначение по 2675-80: 7100-0061 В.

В комплект поставки входит:

Технические характеристики

Материал корпуса сталь

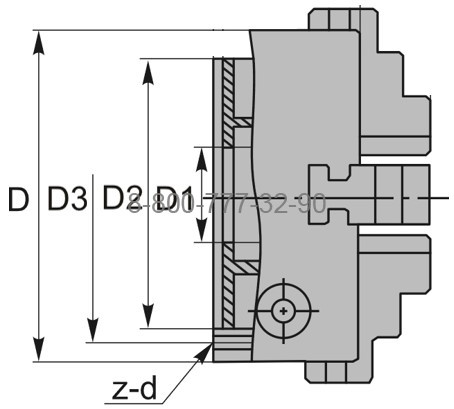

Диаметр патрона D, мм 250
Количество кулачков 3
Тип крепления Тип 3 - сквозное со стороны кулачков на конус по ГОСТ 12595 (DIN 55026)
Исполнение с цельными кулачками
Диаметр отверстия в корпусе D1, мм 80
Посадочный диаметр D2, мм 82.563
Диаметр расположения крепежных отверстий D3, мм 104.8
Количество и размер крепежных отверстий, z-d 6хМ12
Класс точности В (высокий)
Материал корпуса стальной
Конструкция патрона спирально-реечный (самоцентрирующийся)
Шаг рейки кулачка, мм 9
Условный размер конуса 5
Вес, кг 38

Допуски радиального торцевого биения для патронов с классом точности В (высокий класс точности) по ГОСТ1654
Радиальное биение наружного диаметра патрона	Радиальное биение контрольных оправок	Радиальное и торцевое биение контрольных колец

25 мкм	50 мкм	50 мкм	30 мкм
