Патрон токарный 3-х кулачковый 7100-0009П (К11-250) - 250 мм "GRIFF"

2.1 (голосов 8)

Код: 2954

На складе: 145

Производитель: Griff

Описание
Отзывы

7100-0009П патрон токарный 3-х кулачковый самоцентрирующийся повышенной точности диаметрм 250 мм. Корпус патрна изготовлен из чугуна с шаровидным графитом. Исполнение 1 – с цельными кулачками.

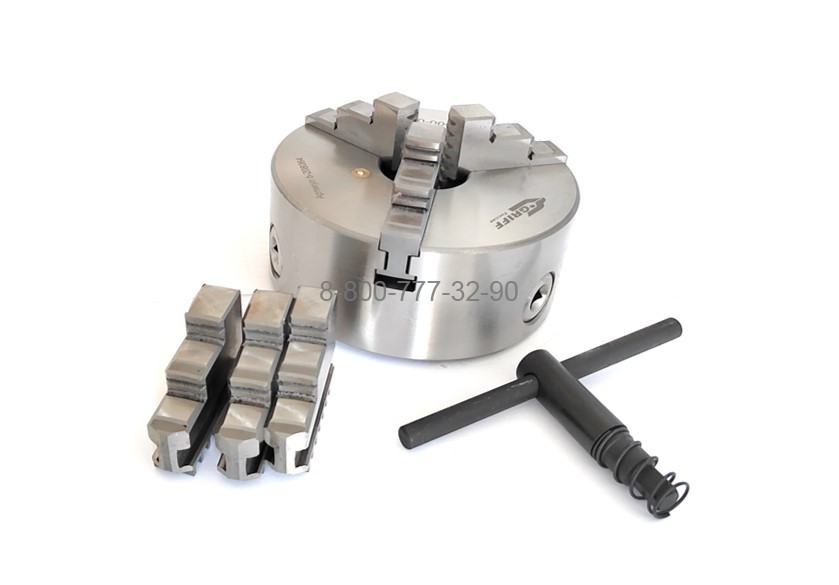

Комплект поствки:

Патрон с цельными прямыми кулачками - 1 шт.
Кулачки цельные обратные - 1 комплект.
Ключ - 1 шт.
Паспорт - 1 шт.
Крепёж для установки патрона - 1 шт.

Технические характеристики

Материал корпуса чугун
Диаметр патрона D, мм 250
Количество кулачков 3

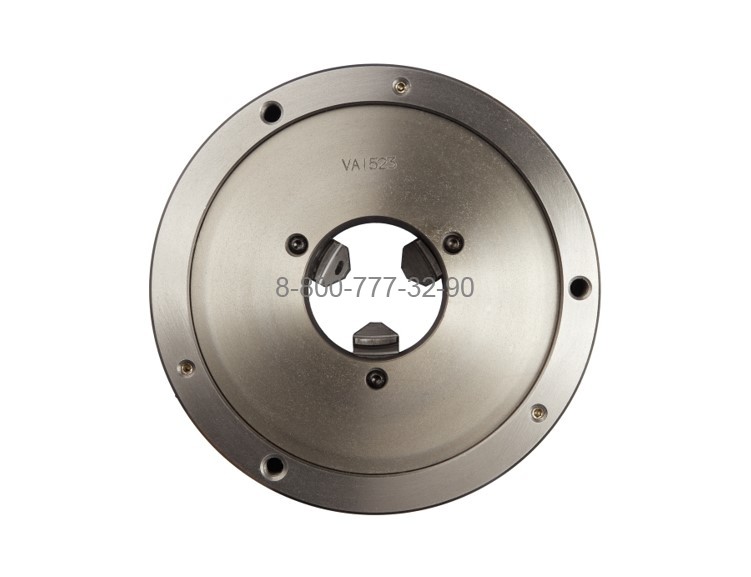

Тип крепления Тип 1 - через промежуточный фланец (планшайба)
Исполнение с цельными кулачками
Диаметр отверстия в корпусе D1, мм 80
Посадочный диаметр D2, мм 210
Диаметр расположения крепежных отверстий D3, мм 226
Количество и размер крепежных отверстий, z-d 3хМ12
Класс точности П (повышенный)
Конструкция патрона спирально-реечный (самоцентрирующийся)
Шаг рейки кулачка, мм 10

Допуски радиального торцевого биения для патронов с классом точности П (повышенный класс точности)
Радиальное биение наружного диаметра патрона	Радиальное биение контрольных оправок	Радиальное и торцевое биение контрольных колец

40 мкм	100 мкм (L-75)	75 мкм	50 мкм
