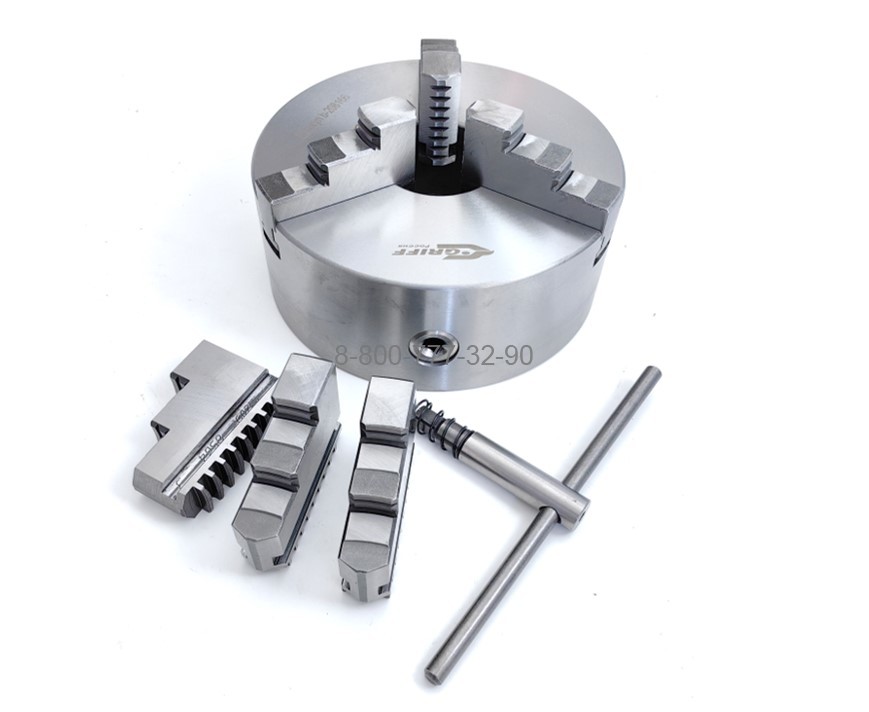

Патрон токарный 3-х кулачковый 7100-0011П (К11-315) - 315 мм "GRIFF"

- 8%

0.0 (голосов 0)

Код: 1682

На складе: 2

Производитель: Griff

Описание
Отзывы

7100-0011П (К11-315) патрон токарный 3-х кулачковый самоцентрирующийся повышенной точности диаметрм 315 мм. Корпус патрна изготовлен из чугуна с шаровидным графитом. Исполнение 1 – с цельными кулачками.

Комплект поствки:

Патрон с цельными прямыми кулачками - 1 шт.
Кулачки цельные обратные - 1 комплект.
Ключ - 1 шт.
Паспорт - 1 шт.
Крепёж для установки патрона - 1 шт.

Технические характеристики

Материал корпуса чугун
Диаметр патрона D, мм 315
Количество кулачков 3
Тип крепления Тип 1 - через промежуточный фланец (планшайба)
Исполнение с цельными кулачками
Диаметр отверстия в корпусе D1, мм 100
Посадочный диаметр D2, мм 260
Диаметр расположения крепежных отверстий D3, мм 285
Количество и размер крепежных отверстий, z-d 3хМ16
Класс точности П (повышенный)
Материал корпуса чугунный
Конструкция патрона спирально-реечный (самоцентрирующийся)
Шаг рейки кулачка, мм 11

Допуски радиального торцевого биения для патронов с классом точности П (повышенный класс точности)
Радиальное биение наружного диаметра патрона	Радиальное биение контрольных оправок	Радиальное и торцевое биение контрольных колец

60 мкм	125 мкм (L-75)	100 мкм	50 мкм
