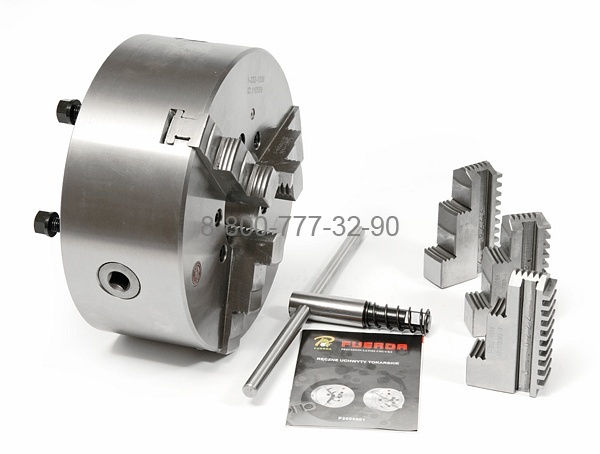

Патрон токарный 3-х кулачковый 7100-0035 (серия K11) - 250 мм "FUERDA"

3.0 (голосов 8)

Код: 2928

На складе: 3

Производитель: FUERDA

Аналоги:

Описание
Отзывы

Крепление на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027), конус - 6, шаг рейки - 9 мм, корпус чугунный, точность - повышенная, с цельными кулачками

Технические характеристики

Материал корпуса чугун
Диаметр патрона D, мм 250
Количество кулачков 3

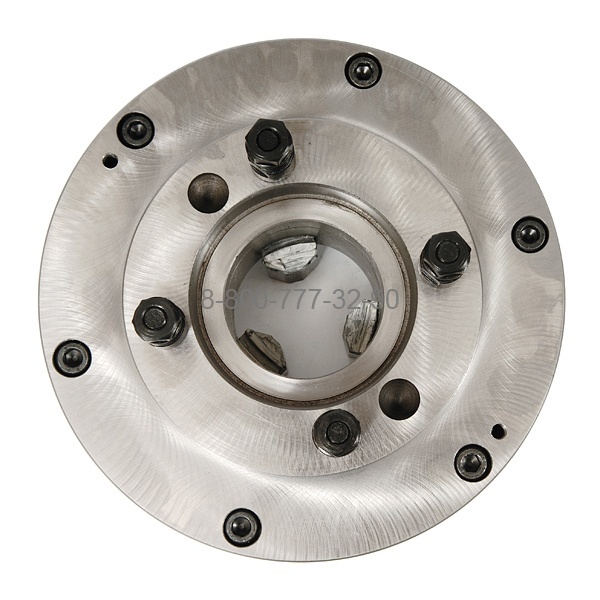

Тип крепления Тип 2 - на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027)
Исполнение с цельными кулачками
Диаметр отверстия в корпусе D1, мм 70
Посадочный диаметр D2, мм 106.375
Диаметр расположения крепежных отверстий D3, мм 133.4
Количество и размер крепежных отверстий, z-d 4хМ12
Класс точности П (повышенный)
Конструкция патрона спирально-реечный (самоцентрирующийся)
Шаг рейки кулачка, мм 9
Условный размер конуса 6

Допуски радиального торцевого биения для патронов с классом точности П (повышенный класс точности)
Радиальное биение наружного диаметра патрона	Радиальное биение контрольных оправок	Радиальное и торцевое биение контрольных колец

40 мкм	100 мкм (L-75)	75 мкм	50 мкм
