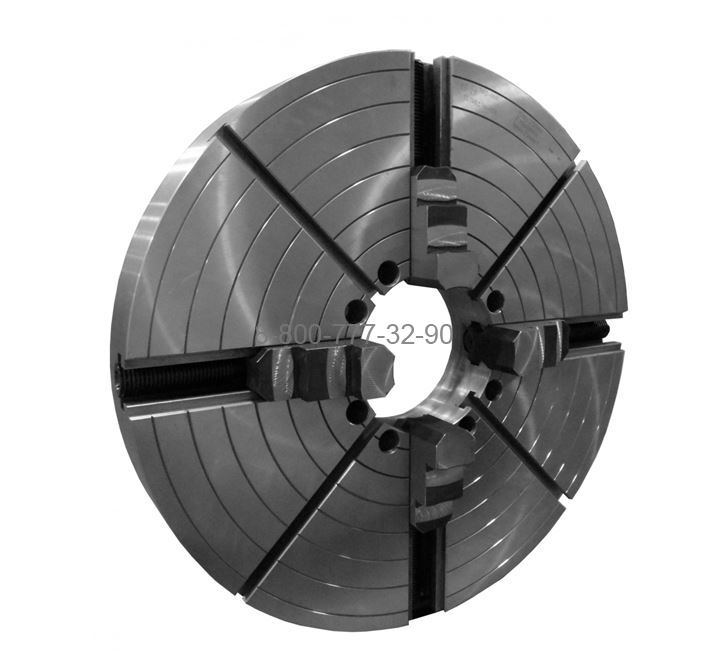

Патрон токарный 4-х кулачковый 7103-1000.А15 (7103-0011) - 1000 мм "БЗСП"

0.0 (голосов 0)

Код: 1756

Под заказ

Производитель: БЗСП

Описание
Файлы
Отзывы

Крепление сквозное со стороны кулачков на конус по ГОСТ 12595 (DIN 55026)1, конус - 5, корпус стальной, точность - нормальная, с цельными реверсивными кулачками. Независимое перемещение кулачков.

Технические характеристики

Материал корпуса сталь
Диаметр патрона D, мм 1000
Количество кулачков 4
Тип крепления Тип 3 - сквозное со стороны кулачков на конус по ГОСТ 12595 (DIN 55026)
Исполнение с цельными кулачками
Диаметр отверстия в корпусе D1, мм 280
Посадочный диаметр D2, мм 360
Диаметр расположения крепежных отверстий D3, мм 330.2
Количество и размер крепежных отверстий, z-d 8хМ26
Класс точности Н (нормальный)
Конструкция патрона независимое перемещение кулачков
Условный размер конуса 15
