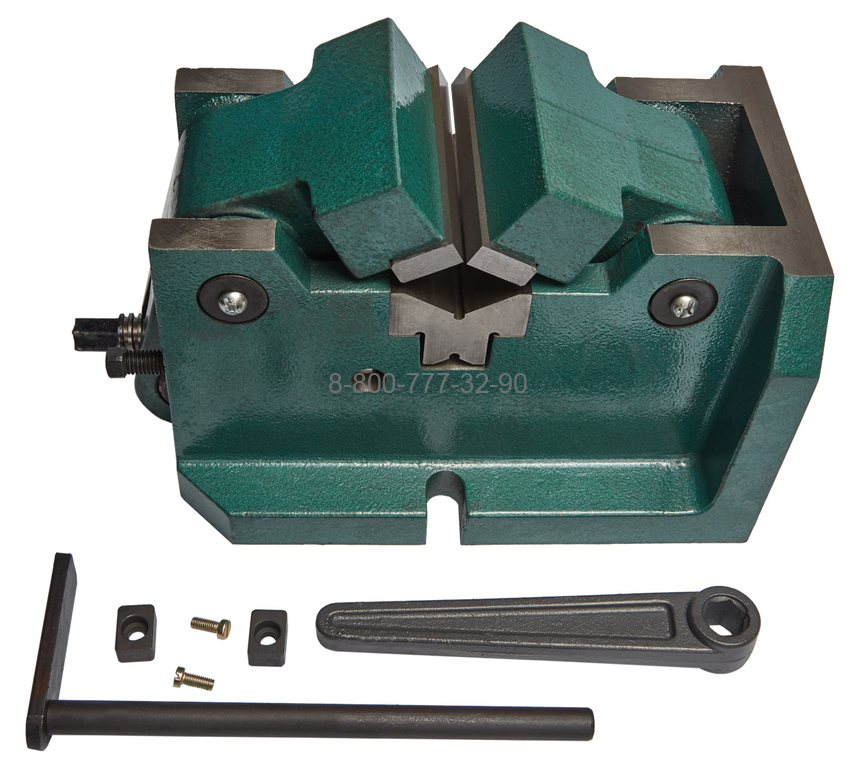

Тиски для цилиндрических деталей Q62100

Тиски станочные с ручным приводом для зажима цилиндрических заготовок предназначены для использования на фрезерных, строгальных, шлифовальных, сверлильных станках для крепления обрабатываемых деталей и заготовок цилиндрической формы – пруток, трубы,  заготовки под валы, у которых фрезеруются симметрично расположенные поверхности. Применяются в единичном, мелко- и среднесерийном производстве.

Тиски изготавливаются в соответствии с ISO 9001. Корпусные детали изготавливаются из высококачественного чугуна. V-образная призма имеет отшлифованную поверхность базирования заготовки. Губки закалены.

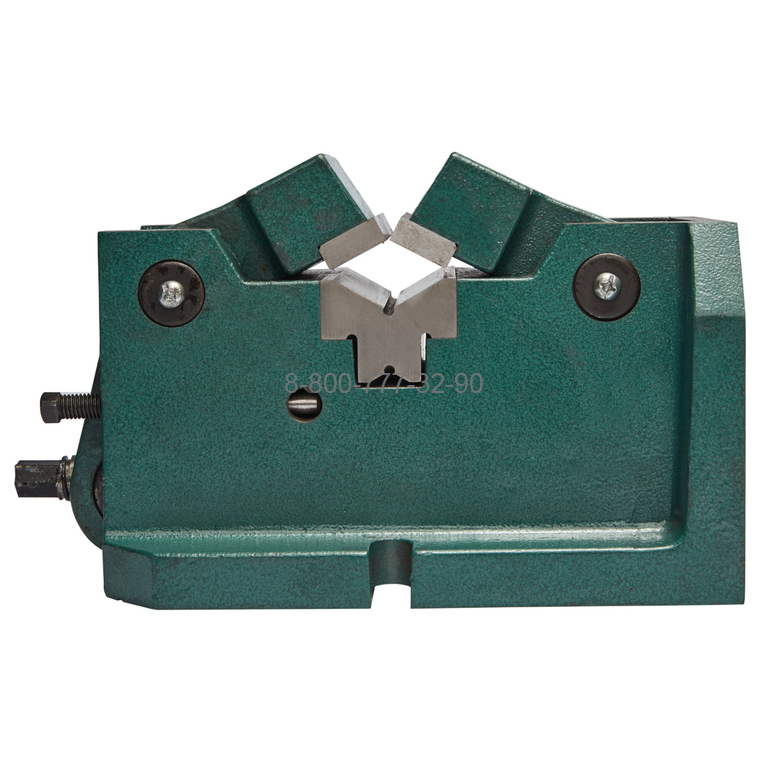

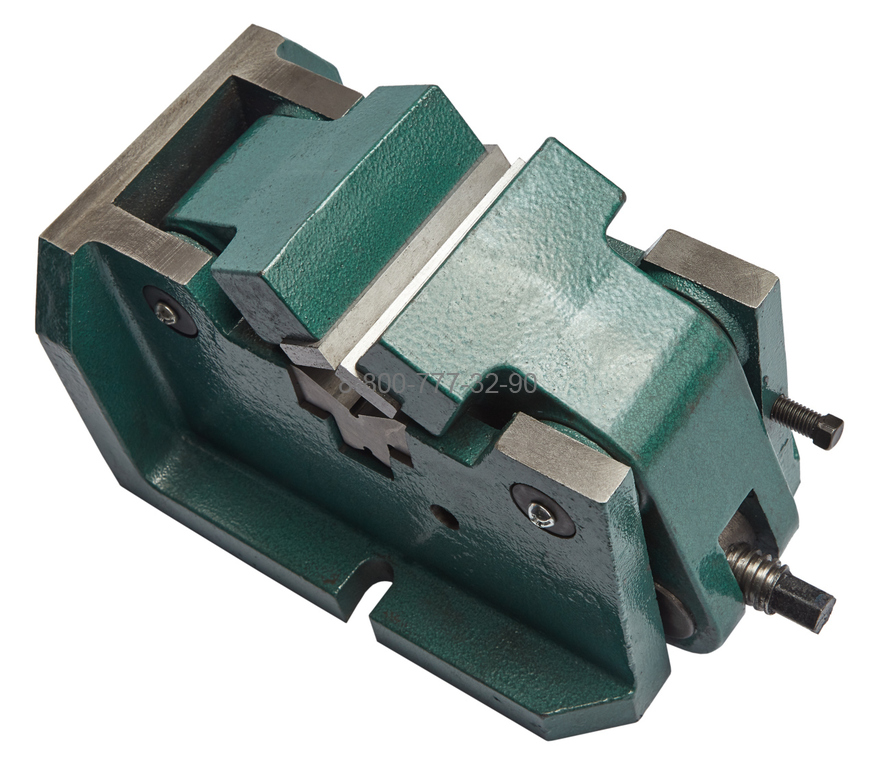

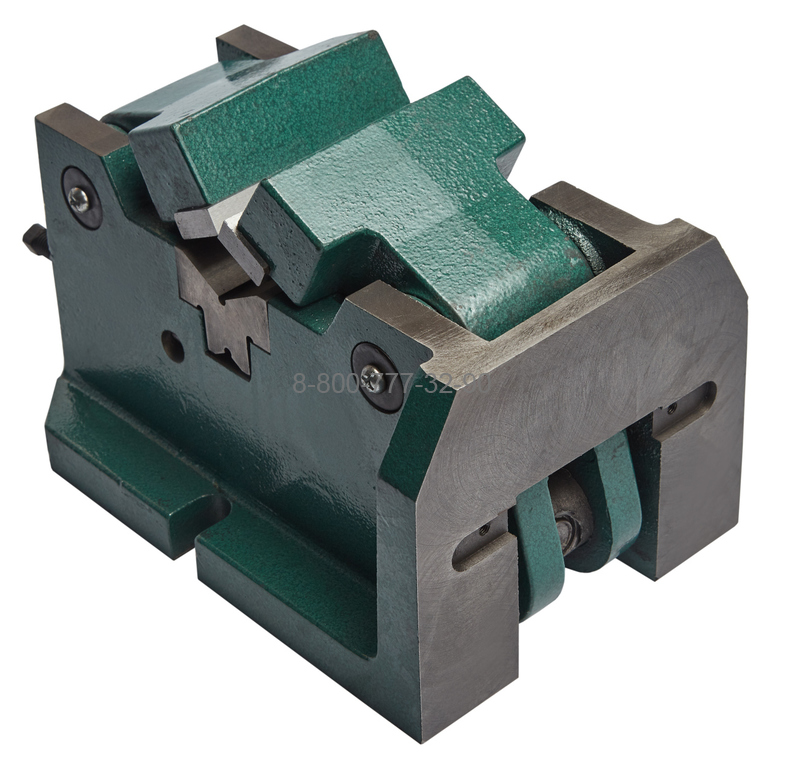

Основание тисков имеет V-образный паз, который является установочной базой заготовки. Тиски оснащены губками с изменяемым наклоном. Наличие крепежных отверстии в двух взаимно перпендикулярных основаниях позволяет устанавливать тиски на столе станка как в горизонтальном, так и в вертикальном положении.

Технические характеристики

• Ширина губок В, мм 100
• Диаметр зажимаемой заготовки, мм 10-80
• Ширина крепежного паза k, мм 14
• Ширина присоединительного квадрата ходового винта, мм 14
• Габаритные размеры LxAxH, мм 296х163х155
• Максимальное усилие зажима, кгс 100

• Технический паспорт Q62100
